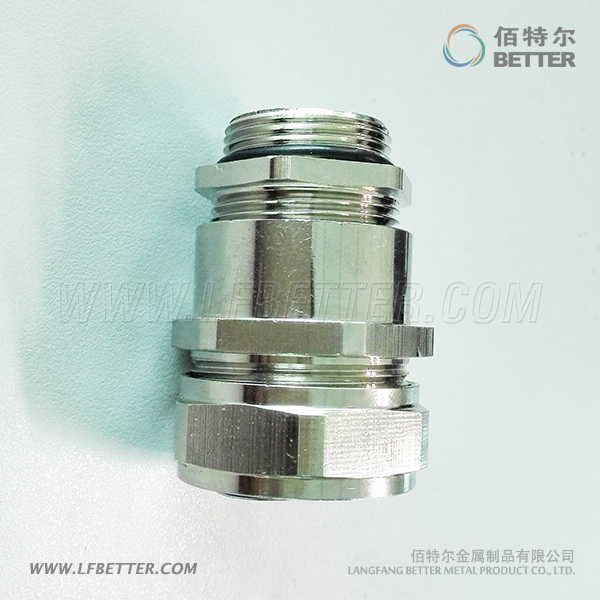

帶鎖緊不銹鋼軟管接頭,主要用于金屬軟管與接線箱或者電機之間的連接，除具有DPJ的性能之外，還具有加緊電纜，防止電線脫落的作用。

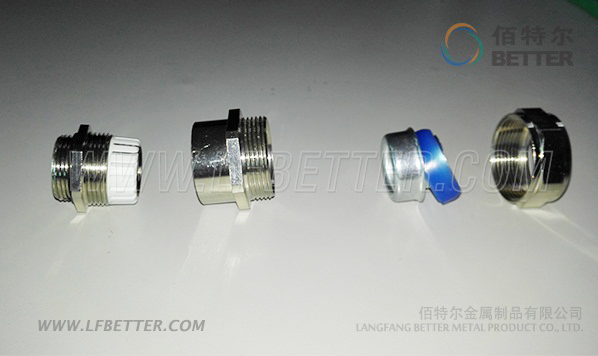

帶鎖緊不銹鋼軟管接頭，主體金屬材質為304不銹鋼，密封件為改性橡膠，芯套為PA6(尼龍的一種)，護套為鍍鋅鐵板或不銹鋼，密封套為TPE材質，防護等級能達到IP65，溫度范圍在-40°-100°，短時間可以達到120°
帶鎖緊金屬軟管接頭規格參數表（公制螺紋）
規格型號 Spec No. | 螺紋規格 Thread(mm) | 卡口范圍 Clamping(mm) | 螺紋長度 GL(mm) | 扳手尺寸 Wrench Size (mm) |
Φ6 | M12 X 1.5 | 3 ~ 5.5 | 6 | 18/17/14 |
Φ8 | M16 X 1.5 | 4 ~ 7 | 7 | 20/19/18 |
Φ10 | M18 X 1.5 | 5 ~ 9 | 7 | 24/23/20 |
Φ12 | M20 X 1.5 | 6 ~ 11 | 7 | 26/26/22 |
Φ15 | M20 X 1.5 | 6 ~ 12 | 7 | 30/28/24 |
M22 X 1.5 | 8 ~ 14 | 7 | 30/30/24 | |
M24 X 1.5 | 8 ~ 14 | 7 | 30/30/27 | |
M25 X 1.5 | 8 ~ 14 | 7 | 30/30/28 | |
Φ20 | M25 X 1.5 | 13 ~ 18 | 7 | 36/34/30 |
M32 X 1.5 | 13 ~ 18 | 8 | 36/34/36 | |
Φ25 | M32 X 1.5 | 15 ~ 22 | 8 | 45/40/36 |
M36 X 2.0 | 15 ~ 22 | 8 | 45/45/40 | |
Φ32 | M40 X 1.5 | 22 ~ 30 | 9 | 55/52/45 |
M48 X 2.0 | 22 ~ 30 | 9 | 55/52/55 | |
Φ38 | M40 X 1.5 | 22 ~ 32 | 9 | 60/58/50 |
M50 X 1.5 | 30 ~ 35 | 9 | 60/58/55 | |
M56 X 2.0 | 30 ~ 35 | 9 | 60/58/60 | |
Φ51 | M50 X 1.5 | 30 ~ 38 | 9 | 75/75/75 |
M60 X 1.5 | 37 ~ 44 | 10 | 75/75/70 |
帶鎖緊金屬軟管接頭規格參數表（PG螺紋）
規格型號 Spec No. | 螺紋規格 Thread(mm) | 卡口范圍 Clamping(mm) | 螺紋長度 GL(mm) | 扳手尺寸 Wrench Size (mm) |
Φ6 | P07 | 3 ~ 5.5 | 6 | 18/17/14 |
Φ8 | P09 | 4 ~ 7 | 7 | 20/19/17 |
Φ10 | P11 | 5 ~ 9 | 7 | 24/23/20 |
Φ12 | P13.5 | 6 ~ 11 | 7 | 26/26/22 |
Φ15 | P16 | 8 ~ 14 | 7 | 30/30/24 |
Φ20 | P21 | 13 ~ 18 | 8 | 36/34/30 |
Φ25 | P29 | 15 ~ 22 | 8 | 45/45/40 |
Φ32 | P36 | 22 ~ 30 | 9 | 55/52/50 |
Φ38 | P42 | 30 ~ 35 | 9 | 60/58/58 |
Φ51 | P48 | 37 ~ 44 | 10 | 75/75/65 |
